SISTEMI HiS

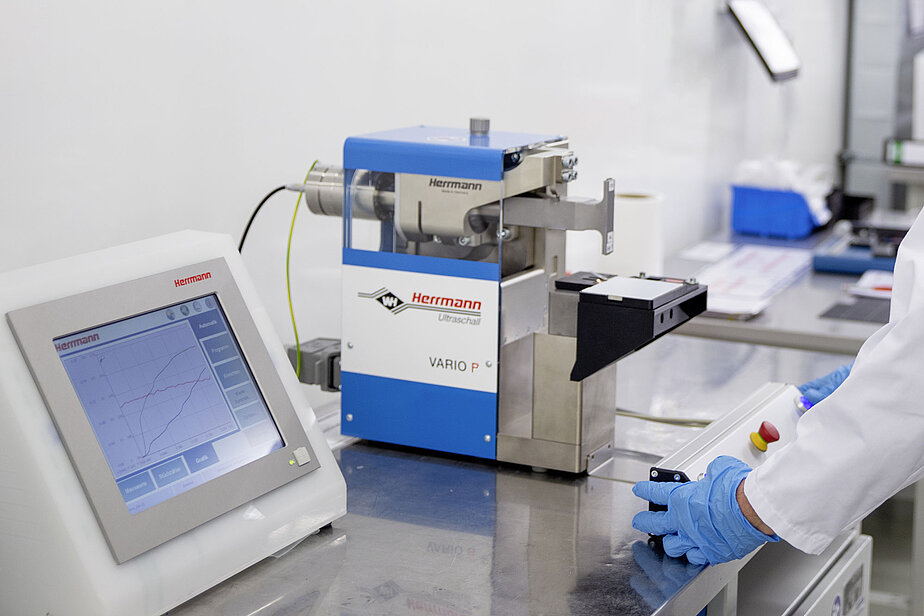

Massima stabilità e precisione dei processi. Che si utilizzi una stazione di lavoro manuale o si desideri l’integrazione in linee produttive, Herrmann ha la soluzione per realizzare connessioni metalliche estremamente robuste e conduttive. La rapidità di installazione e il minor numero di pezzi non conformi consentono un considerevole risparmio sui costi.
-
Risparmi sui costi grazie a una più elevata qualità della produzione
-
Componenti a ultrasuoni collaudati a lungo termine
-
Generatore di ultrasuoni digitale
Assicurare e monitorare la qualità è ciò che maggiormente conta, nella saldatura dei metalli. Configurare i processi in modo stabile e riproducibile e controllarli attraverso una visualizzazione grafica: queste operazioni sono rese possibili dalla linea di prodotti HiS per mezzo del controllore VARIO Control. Esso garantisce inoltre il rapido cambio di utensile sia per l’utensile di saldatura, sia per l’attrezzatura dell’applicazione, e offre al tempo stesso un design salvaspazio che ne facilita l’integrazione. Il design accuratamente studiato garantisce pulizia durante il lavoro, accessibilità e massima sicurezza per l’operatore.
HiS VARIO B 20 può essere facilmente integrato nelle linee di produzione grazie alla sua compattezza e accessibilità. Tutti gli elementi per la rapida sostituzione dell’utensile e l’avvio della produzione sono stati progettati per ridurre considerevolmente i tempi di ripreparazione e manutenzione. Il risparmio sui costi a fronte di affidabilità e qualità della produzione rappresenta la massima priorità.
La frequenza a 20 kHz è adatta a tutte le applicazioni dell’industria delle batterie con film multi-strato o materiali più spessi.
-
Allineamento preciso
-
Semplice e rapida sostituzione degli utensili
-
Modularità e flessibilità per gli ingegneri nel campo dell’automazione
Allineamento preciso
-
Modulo di allineamento brevettato per la regolazione di precisione del sonotrodo (allineamento piano-parallelo)
-
Allineamento approssimativo possibile ogni 90°
-
La posizione assiale fissa garantisce la medesima distanza di saldatura assoluta a ogni cambio del sonotrodo
-
Supporto aggiuntivo del sonotrodo nel punto nodale per saldature stabili a lungo
Semplice e rapida sostituzione degli utensili
- Il design innovativo del sonotrodo e della staffa di montaggio garantisce la stabilità
- Accessibilità dal fronte
- Sostituzione dell’utensile possibile in linea e all’esterno
- Sostituzione precisa del sonotrodo in soli pochi minuti
Modularità e flessibilità per gli ingegneri nel campo dell’automazione
- Versione destra e sinistra
- Le interfacce meccaniche possono essere installate su diversi lati
- Configurazione con e senza incudine e posaggio
- Varie interfacce di bus di campo per la comunicazione (EtherCAT, ProfiNet PROFINET IO (RT), EtherNet/IP e altre)
- Funzioni e opzioni software aggiuntive (raffreddamento del sonotrodo, raffreddamento del convertitore, DataRecorder per valutazione dei dati)
Ingombro
- Compattezza e dimensioni ridotte uniche nel settore
- Opzioni di avanzamento libero con automazione
| HiS VARIO B 20 (versione sinistra e destra) | 20 kHz |
|---|---|
| Potenza del generatore [W] | 2400 / 4800 / 6200 |
| Forza di saldatura massima [N] a 6 bar | 3500 |
| Corsa [mm] | 15 / 30 / 60 |
| Dimensioni esterne (L x A x P) [mm] | 165 x 393 x 366 |
| Pannello di controllo | Touch screen 12" a colori |
| Modalità di funzionamento | 5 |
| Memorie delle applicazioni | 32 |
| Numero di saldature salvate (grafici e dati) | 100 |
| Comando delle funzioni ausiliarie (opzionale) | 4 |
HiS VARIO B 35 può essere facilmente integrato nelle linee di produzione e sorprende per la sua compattezza e accessibilità. Tutti gli elementi per la rapida sostituzione dell’utensile e l’avvio della produzione sono stati riprogettati per ridurre considerevolmente i tempi di ripreparazione e manutenzione. Il risparmio sui costi a fronte di affidabilità e qualità della produzione rappresenta la massima priorità.
La frequenza a 35 kHz è utilizzata per le applicazioni dell’industria delle batterie con un numero ridotto di strati o i materiali più sottili.
-
Precisione
-
Sostituzione dell’utensile semplice e rapida
-
Modularità e flessibilità per gli ingegneri nel campo dell’automazione
Forze di saldatura basse e precise
- Sistema a bilanciere di nuovo sviluppo (intervallo della forza of 5 - 260 [N])
- Elevato grado di riproducibilità nell’intervallo della forza più basso
- Principio di azionamento sequenziale
Sostituzione dell’utensile semplice e rapida
- Sistema di sostituzione degli utensili indicizzato
- Accessibilità ottimale
- Sostituzione dell’utensile possibile sia in linea sia all’esterno
- Sostituzione precisa del sonotrodo in soli pochi minuti
Modularità e flessibilità per gli ingegneri nel campo dell’automazione
- Disposizione compatta dei moduli di saldatura
- Interfacce meccaniche installabili in diversi punti
- Possibilità di selezione individuale della corsa principale e della forza di saldatura
- Varie interfacce di bus di campo per la comunicazione (EtherCAT, ProfiNet PROFINET IO (RT), EtherNet/IP e altre)
- Più funzioni e opzioni software (raffreddamento del sonotrodo, raffreddamento del convertitore, DataRecorder per l’analisi dei dati)
Ingombro
- Compattezza e dimensioni ridotte uniche nel settore
- Opzioni di avanzamento libero con automazione
| HiS VARIO B 35 | 35 kHz |
|---|---|
| Potenza del generatore [W] | 1200 |
| Forza di saldatura massima [N] a 6 bar | 115 / 260 |
| Corsa [mm] | 10 / 30 / 50 |
| Dimensioni esterne (L x A x P) [mm] | 69 x 315 x 406 |
| Pannello di controllo Touch screen a colori | 8,4" |
| Modalità di funzionamento | 5 |
| Memorie delle applicazioni | 32 |
| Numero di saldature salvate (grafici e dati) | 100 |
HiS VARIO W è la soluzione perfetta per le applicazioni di terminali. Rapidi cambi di prodotto sono possibili, così come la sostituzione semplice e sicura degli utensili di saldatura. Funzionalità sofisticate e interfacce facilitano l’integrazione della stazione di lavoro lungo tutta la linea di produzione. La sicurezza della produzione e la qualità attraverso la precisione hanno la priorità assoluta.
- Allineamento preciso
- Cambio di prodotto rapido e sicuro
- Sostituzione degli utensili sicura e ripetibile
- Regolazione rapida, sicura e precisa dei singoli elementi funzionali, quali posizione del sonotrodo e posaggio intercambiabile
- Ottimo sostegno del sonotrodo nel supporto di lavorazione per risultati di saldatura riproducibili
Facile cambio degli utensili e dei prodotti
- Dispositivo dal concetto innovativo per un’ampia gamma di pezzi e applicazioni
- Dispositivo indicizzato e sostituibile con connessioni di tipo plug-in
- Serie di formati a rapida sostituzione
- L’innovativo design del sonotrodo e del supporto di lavorazione garantisce la stabilità
- Sostituzione precisa del sonotrodo in pochi minuti
- Sistema di serraggio per la sostituzione del supporto di lavorazione
| HiS VARIO W | 20 kHz |
|---|---|
| Potenza del generatore [W] | 6200 / 12000 |
| Forza di saldatura massima [N] a 6 bar | 10000 |
| Corsa / Corsa di revisione [mm] | 60 |
| Dimensioni esterne (L x A x P) [mm] | 512 x 970 x 680 |
| Pannello di controllo (sistema di controllo del processo di saldatura) | Touch screen 12“ / 9“ |
| Modalità di funzionamento | 5 |
| Memorie delle applicazioni 32 | |
| Numero di saldature salvate (grafici e dati) | 100 |
| Numero di funzioni ausiliarie controllabili (opzionale) | 4 |
