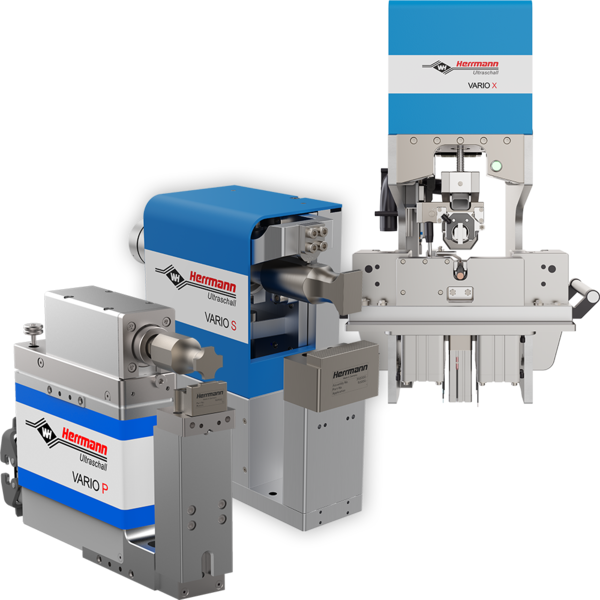

SYSTÈMES HiS
Précision et stabilité opérationnelle garanties. Que vous utilisiez un poste de travail manuel ou exigiez une intégration dans des lignes de production, Herrmann a la solution qu’il vous faut pour des raccords métalliques ultra-solides et conducteurs. Par ailleurs, avec une installation rapide et moins de pièces défectueuses, vous êtes sûr de faire des économies.
-
Économies garanties grâce à une haute qualité de production
-

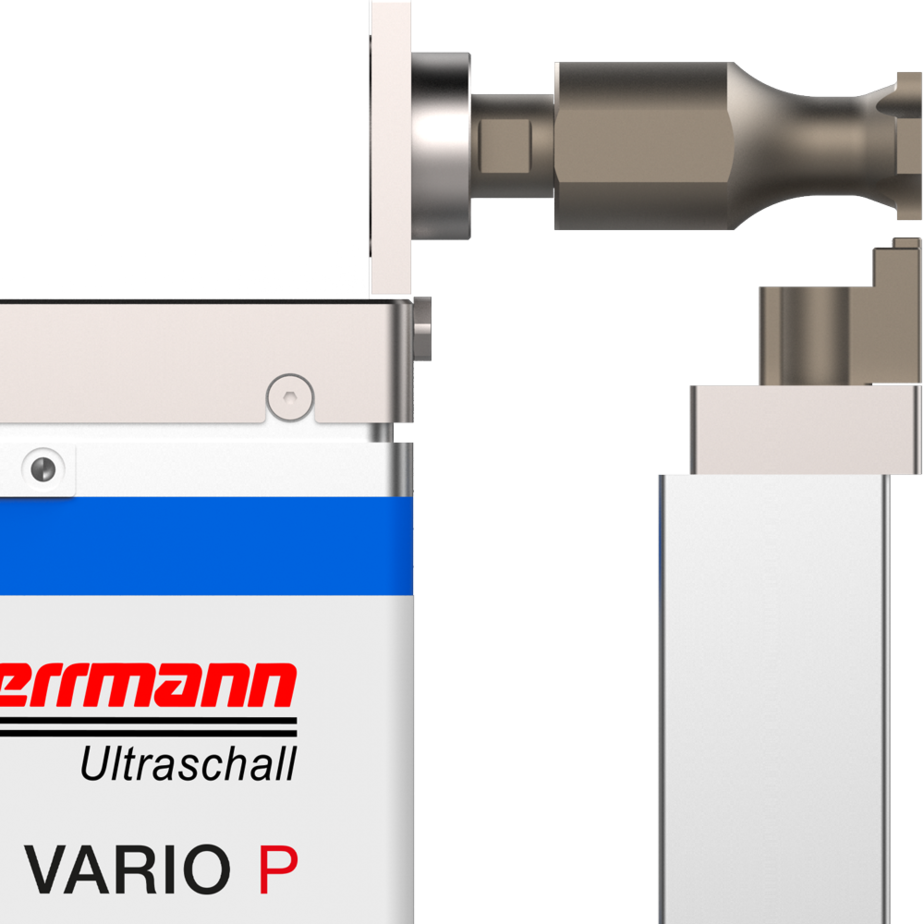

Des composants ultrasons éprouvés depuis longtemps
-

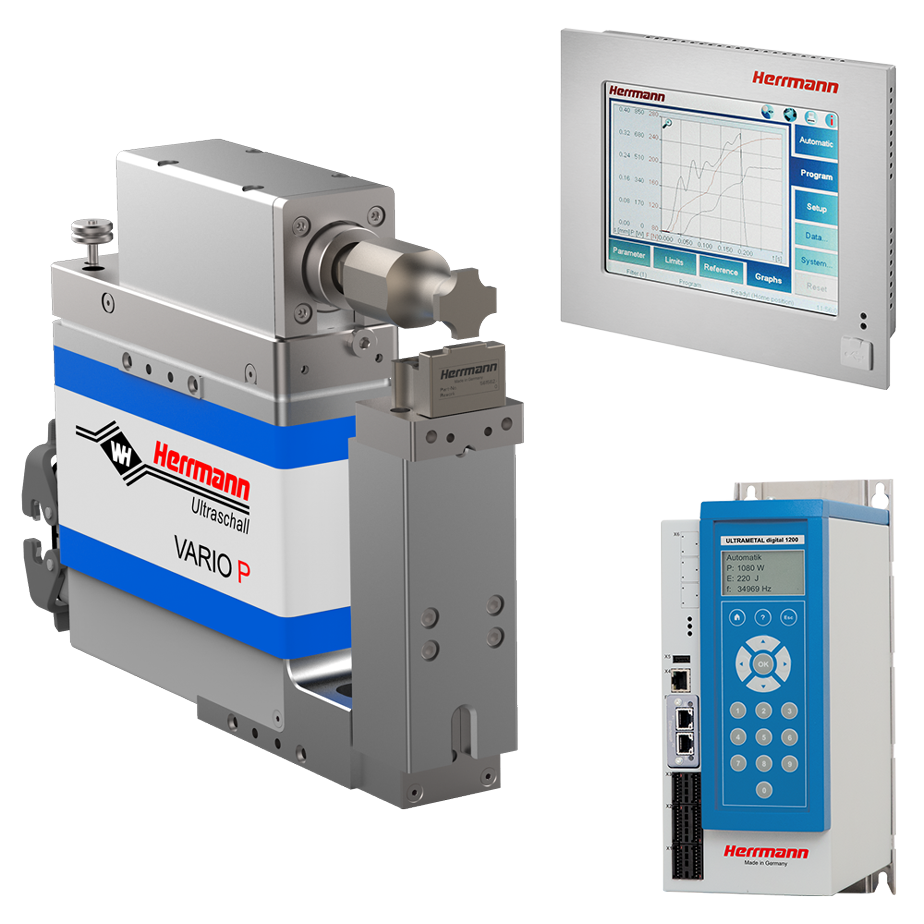

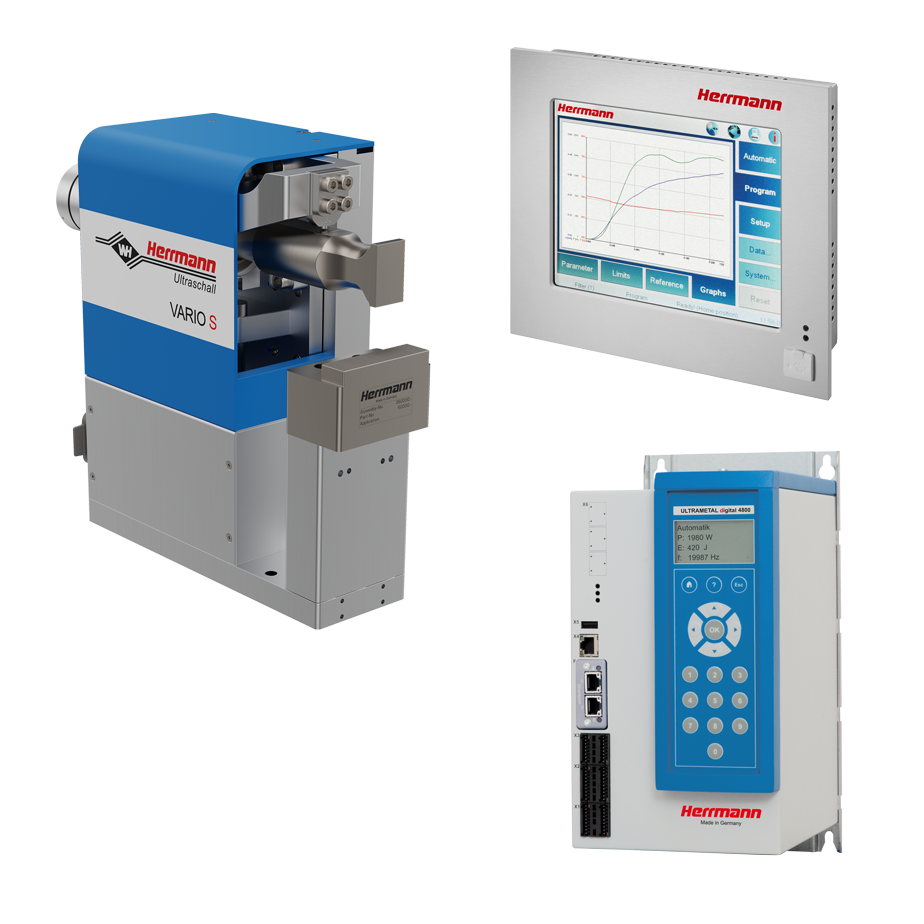

Générateur d’ultrasons numérique
L’assurance et le suivi de la qualité sont une priorité dans le soudage métallique. Garantir une configuration stable et reproductible du processus et toujours garder un œil sur ce dernier à travers la visualisation graphique : voilà des tâches que les appareils de la gamme HiS sont capables de satisfaire grâce au contrôleur VARIO Control. Par ailleurs, les modèles de cette gamme promettent un changement d’outillage rapide à la fois pour l’outil de soudage et pour l’équipement de l’application, et affichent des dimensions compactes pour une intégration facile. Ultra-sophistiqué, le design est un garant de propreté au travail, d’accessibilité et de sécurité maximale pour l’opérateur.
HiS VARIO B 20 peut être facilement intégré dans des lignes de production étant donné son design compact et son accessibilité. Tous les éléments destinés à un changement d’outillage rapide et une mise en service de la production accélérée ont été conçus en vue de réduire considérablement les temps de rééquipement et de maintenance. L’économie de coûts à travers une haute sécurité de production et une haute qualité représente la première priorité.
La fréquence de 20 kHz convient à toutes les applications du domaine de la batterie impliquant l’utilisation de films multi-couches ou de matériaux épais.
-
Réglage précis
-
Changement d’outillage rapide et facile
-
Modularité et flexibilité pour l’ingénieur en automatisation
Réglage précis
-

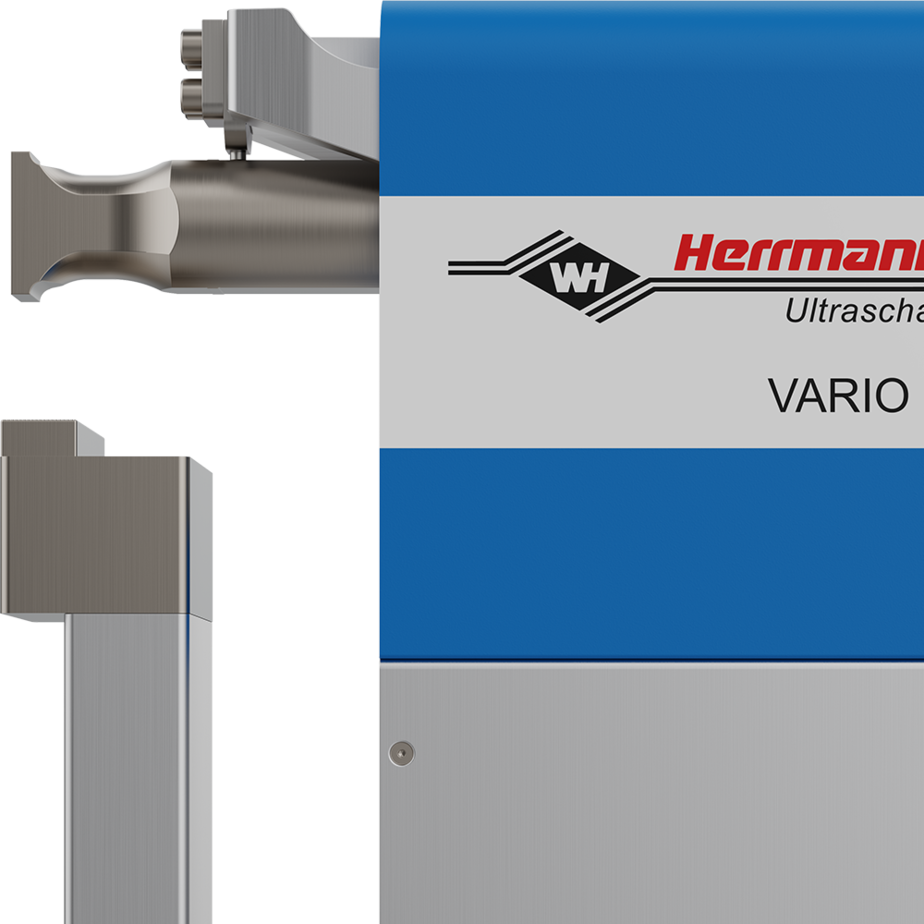

Module de réglage breveté pour un réglage fin de la sonotrode (alignement parallèle)
-
Réglage approximatif possible tous les 90°
-
Position axiale fixe garantissant la même distance de soudage absolue à chaque changement de sonotrode
-
Soutien supplémentaire de la sonotrode au niveau du point nodal pour des soudures stables à long terme

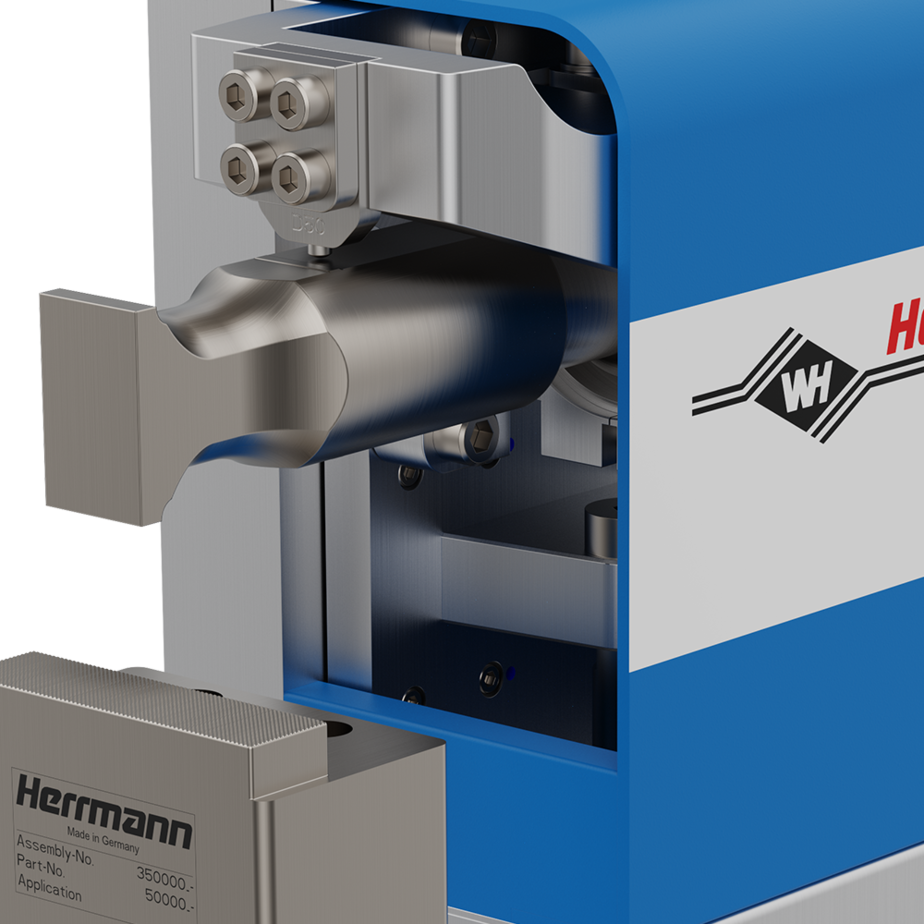

Changement d’outillage facile et rapide
- Design innovant de la sonotrode et support pour une stabilité garantie
- Accessibilité de face
- Changement d’outillage possible « in line » et en dehors
- Changement de sonotrode avec précision en l’espace de quelques minutes seulement
Modularité et flexibilité pour les ingénieurs en automatisation

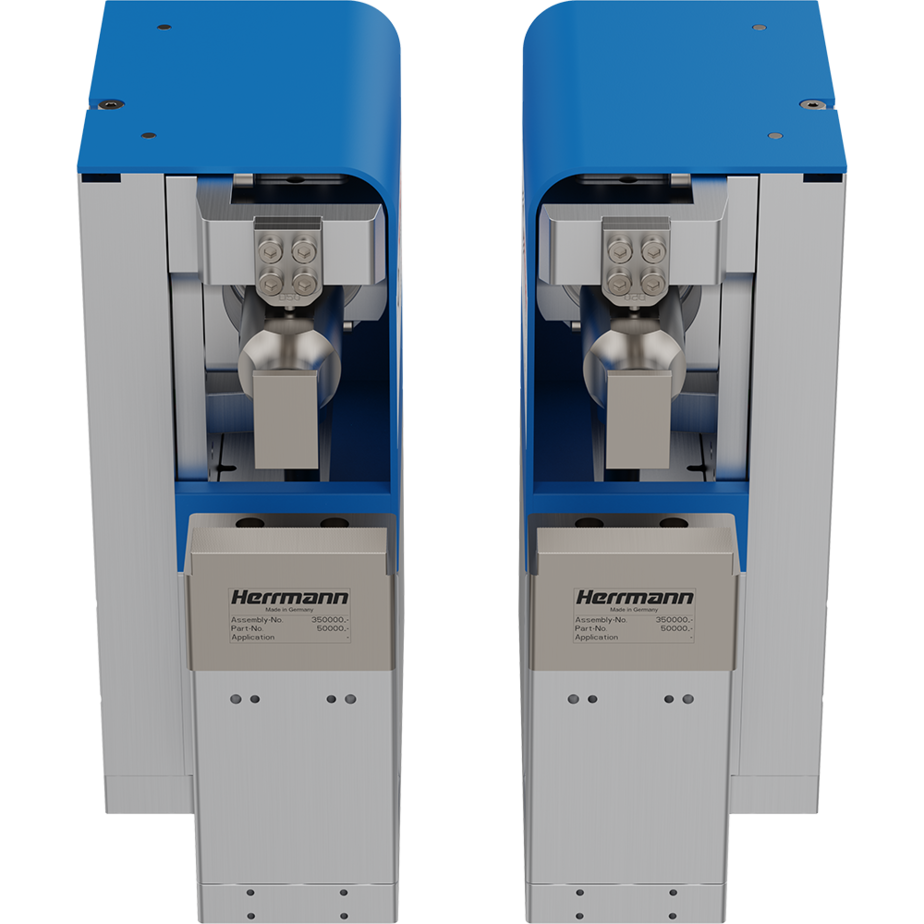

- Versions droite et gauche
- Interfaces mécaniques possibles sur plusieurs côtés
- Configuration avec et sans fixation d’enclume
- Diverses interfaces de bus de terrain à des fins de communication (EtherCAT, ProfiNet PROFINET IO (RT), EtherNet/IP et autres)
- Autres options de fonction et de logiciel (refroidissement de sonotrode, refroidissement du convertisseur, DataRecorder pour analyse des données)
Encombrement
- Meilleure compacité dans l’industrie et petite taille
- Options d’alimentation libres avec automatisation
| HiS VARIO B 20 (version gauche et droite) | 20 kHz |
|---|---|
| Puissance du générateur [W] | 2400 / 4800 / 6200 |
| Force de soudage max [N] à 6 bar | 3500 |
| Course de travail [mm] | 15 / 30 / 60 |
| Dimensions hors tout (l x h x d) [mm] | 165 x 393 x 366 |
| Appareil de commande | écran tactile couleur 12" |
| Modes de fonctionnement | 5 |
| Mémoires d’application | 32 |
| Nombre de soudures enregistrées (graphiques et données) | 100 |
| Commande de fonctions supplémentaires (en option) | 4 |

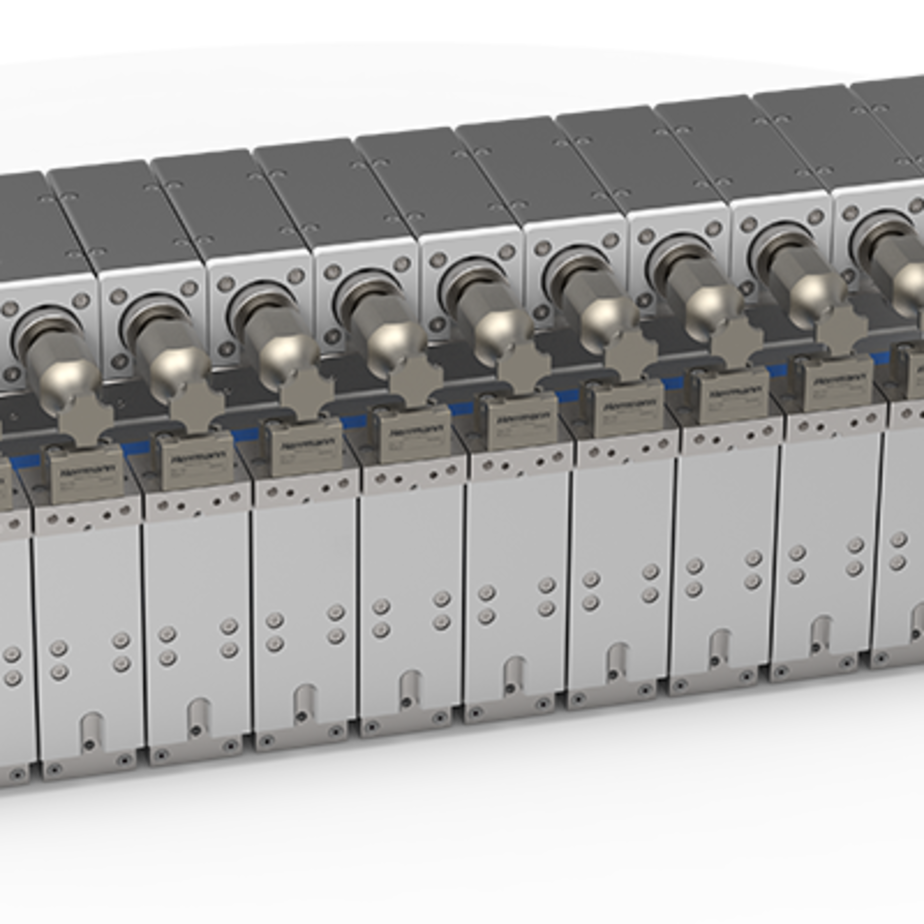

Le HiS VARIO B 35 peut être facilement intégré dans des lignes de production et impressionne les utilisateurs par son design compact et son accessibilité. Tous les éléments destinés à un changement d’outillage rapide et une mise en service de la production accélérée ont été repensés en vue de réduire considérablement les temps de rééquipement et de maintenance. L’économie de coûts à travers une haute sécurité de production et une haute qualité représente la première priorité.
La fréquence de 35 kHz convient à toutes les applications du domaine de la batterie impliquant un petit nombre de couches ou des matériaux fins.
-
Précision
-
Changement d’outillage rapide et facile
-
Modularité et flexibilité pour les ingénieurs en automatisation
Forces de soudage faibles et précises
- Système de basculement innovant (plage de force : 5 - 260 N)
- Haut degré de reproductibilité de la force de soudage dans la plage de force basse
- Concept d’entraînement séquentiel

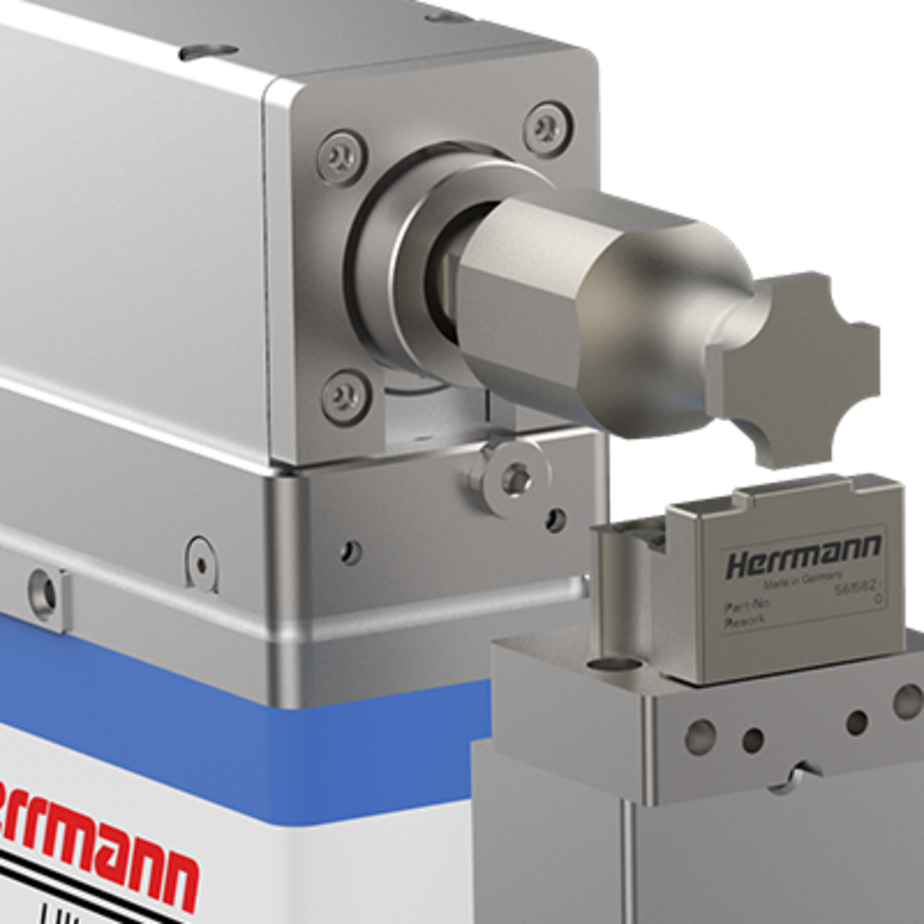

Changement d’outillage rapide et facile
- Système de changement d’outillage indexé
- Accessibilité optimale
- Changement d’outillage possible « in line » et en dehors
- Changement de sonotrode avec précision en l’espace de quelques minutes seulement
Modularité et flexibilité pour les ingénieurs en automatisation
- Disposition compacte des modules de soudage
- Interfaces mécaniques en plusieurs points
- Sélection au choix de la course principale et de la force de soudage
- Diverses interfaces de bus de terrain à des fins de communication (EtherCAT, ProfiNet PROFINET IO (RT), EtherNet/IP et autres)
- Options de fonction et de logiciel supplémentaires (refroidissement de sonotrode, refroidissement du convertisseur, DataRecorder pour analyse des données)
Encombrement
- Meilleure compacité dans l’industrie et petite taille
- Options d’alimentation libres avec automatisation
| HiS VARIO B 35 | 35 kHz |
|---|---|
| Puissance du générateur [W] | 1200 |
| Force de soudage max [N] à 6 bar | 115 / 260 |
| Course de travail [mm] | 10 / 30 / 50 |

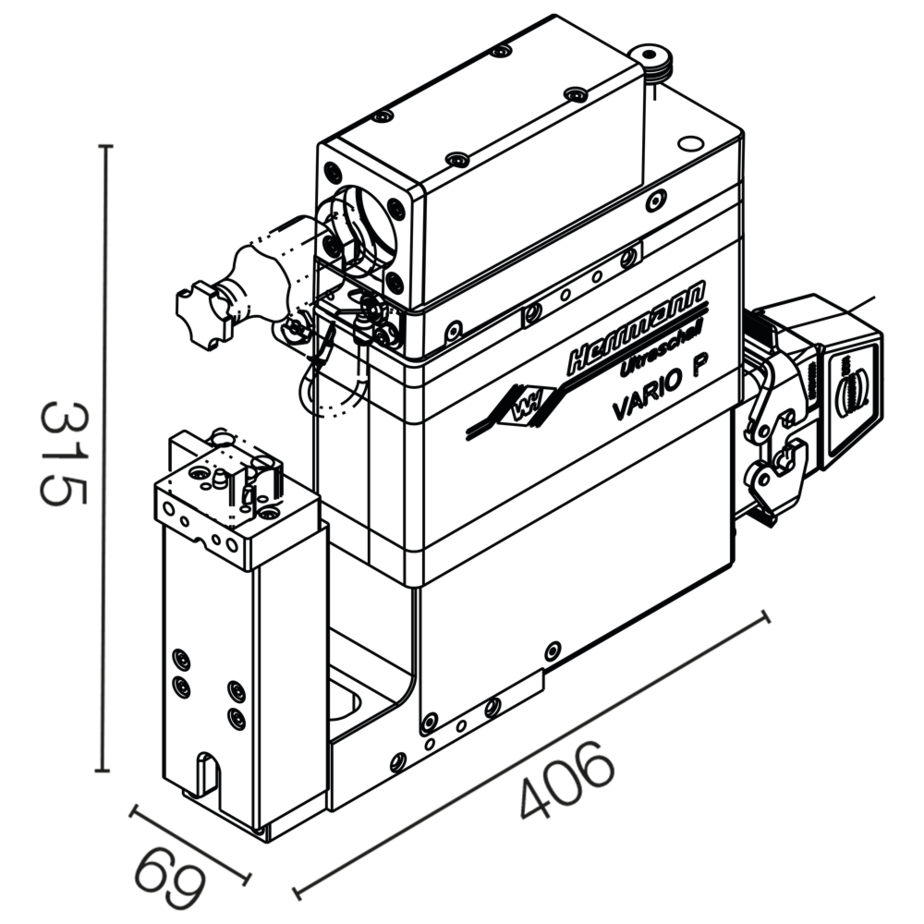

| Dimensions hors tout (l x h x d) [mm] | 69 x 315 x 406 |
| Panneau de commande avec écran tactile couleur | 8,4" |
| Modes de fonctionnement | 5 |
| Mémoires d’application | 32 |
| Nombre de soudures enregistrées (écran graphique et données) | 100 |
Le HiS VARIO W est la solution parfaite pour des applications impliquant des terminaux. Des changements de référence rapides sont tout aussi possibles qu’un remplacement facile et sûr des outillages de soudage. Des fonctionnalités et interfaces sophistiquées facilitent l’intégration du poste de travail tout au long de la ligne de production. La sécurité de production et la qualité par la précision sont les premières priorités.
- Réglage précis
- Changement de référence rapide et sûr
- Changement d’outillage sûr et reproductible
- Réglage fin rapide, sûr et précis des éléments fonctionnels individuels tels que la position de la sonotrode et le dispositif de posage interchangeable
- Soutien optimal de la sonotrode dans le support pour des résultats de soudage reproductibles

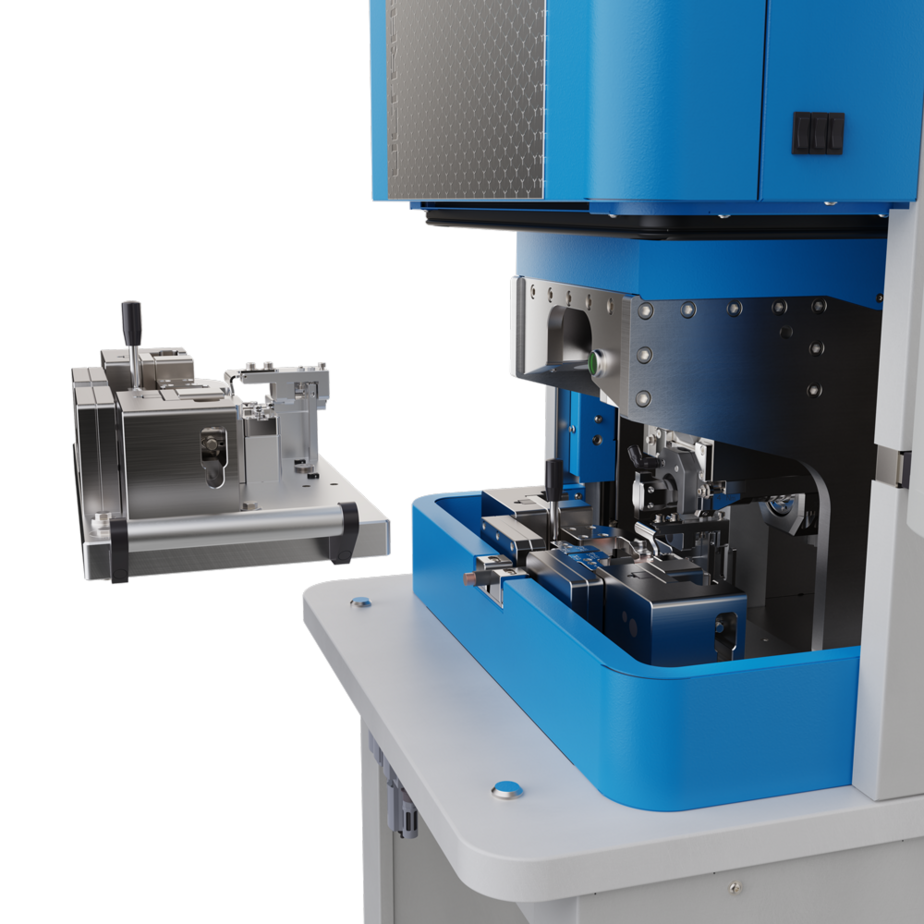

Changement facile des outils et des applications
- Concept d’équipement innovant pour une large gamme de pièces et d’applications
- Équipement indexé et interchangeable avec des raccords enfichables
- Changement rapide des jeux de formats
- Design innovant de la sonotrode et support d’outillage pour une stabilité garantie
- Changement de sonotrode avec précision en l’espace de quelques minutes seulement
- Système de verrouillage pour changement du support de l’outillage
| HiS VARIO W | 20 kHz |
|---|---|
| Puissance du générateur [W] | 6200 / 12000 |
| Force de soudage max [N] à 6 bar | 10000 |
| Course de travail / course de révision [mm] | 60 |
| Dimensions hors tout (l x h x d) [mm] | 512 x 970 x 680 |
| Panneau de commande (automate de soudage) | écran tactile 12’’ / 9’’ |
| Modes de fonctionnement | 5 |
| Mémoires d’application | 32 |
| Nombre de soudures enregistrées (graphiques et données) | 100 |
| Nombre de fonctions supplémentaires commandables (en option) | 4 |
