Systèmes de poinçonnage et scellage ultrasonique
Ce système de poinçonnage et scellage ultrasonique MPW (Modular Punch Welding) est capable de poinçonner et sceller des membranes en une seule opération. Solutions pour des postes de travail manuels et des intégrations dans des lignes d’automatisation.
- Fréquence de fonctionnement : 35 kHz
- Temps de cycle machine : 1,5 s
- 4 variantes de produit

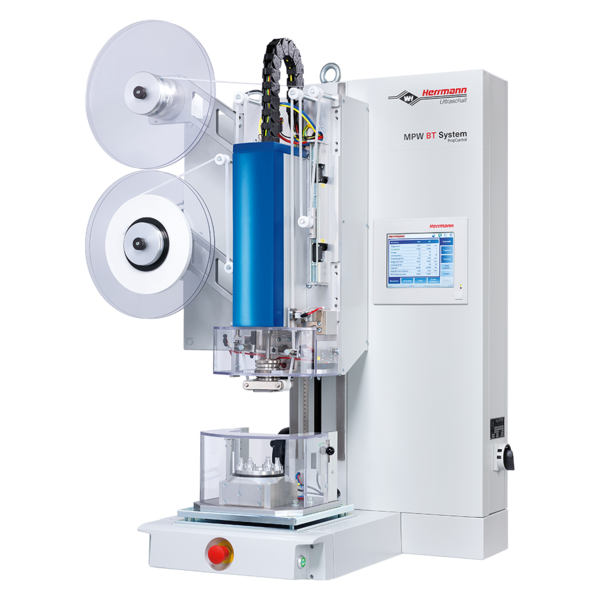

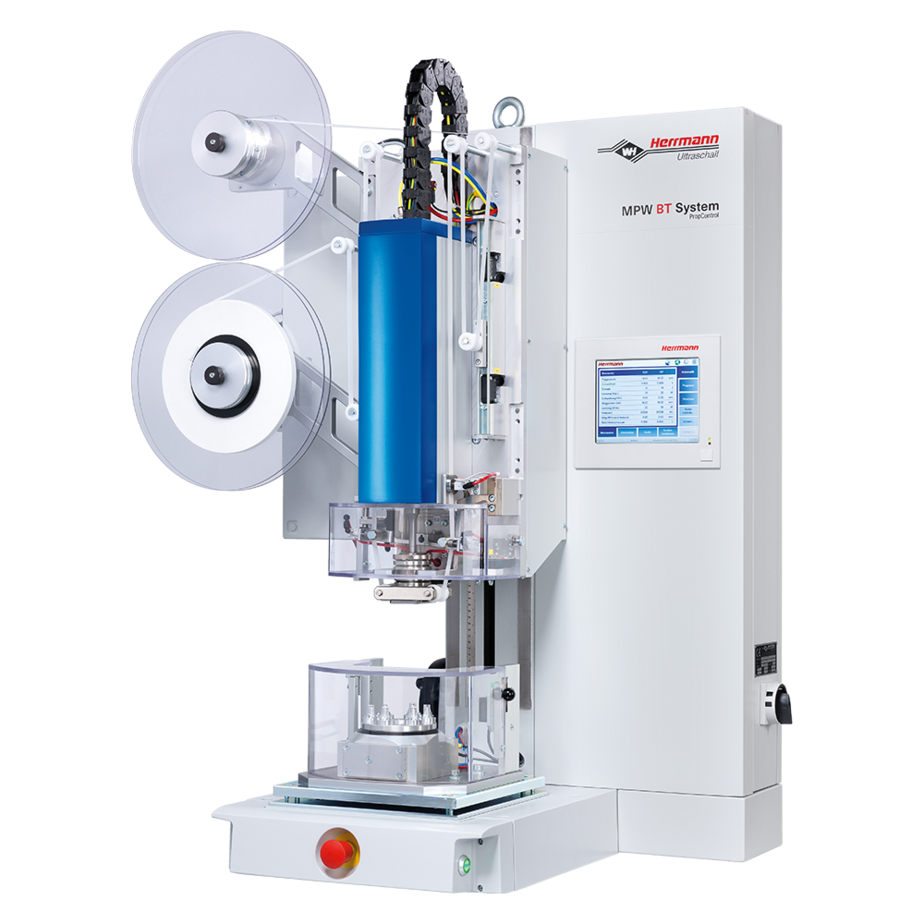

La variante MPW BT est un poste de travail manuel sur lequel les pièces plastiques sont chargées manuellement. Le démarrage est déclenché par un départ à deux mains.
- Structure de machine robuste
- Design de poste de travail ergonomique
- Bonne accessibilité pour changer les rouleaux
- Configuration flexible

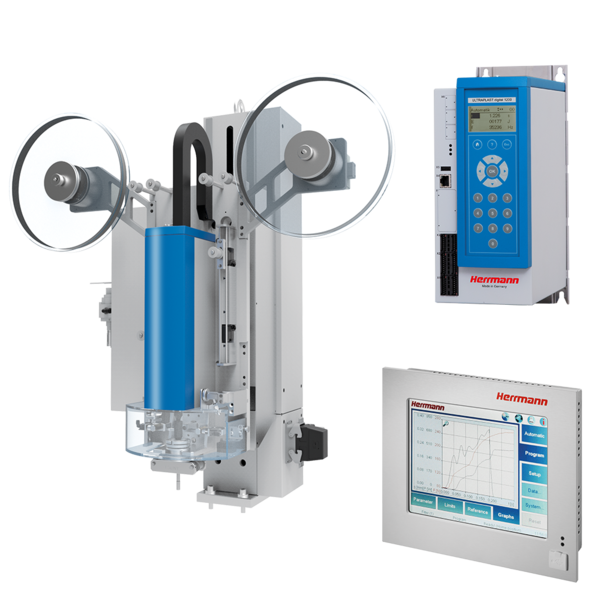

Différentes solutions d’intégration sont disponibles au choix pour l’installation dans des systèmes automatisés. Configuration flexible pour chaque situation d’installation individuelle.
- Plateforme modulaire
- Intégration compacte
- Fiable dans l’automatisation
- Temps de cycle courts
Modulaire, le système de soudage MPW, avec une fréquence de fonctionnement de 35 kHz, est capable de poinçonner et sceller simultanément en une seule opération. Ainsi, vous n’avez plus besoin d’utiliser des membranes précoupées onéreuses. Cette unité de production est parfaite pour le traitement des membranes qui sont soudées dans des pièces plastiques en guise d’éléments d’équilibrage de pression (PBE). Le système MPW combine quatre fonctions individuelles automatisées : poinçonnage de la membrane à partir de la bande, fixation par dépression et alimentation, scellage par ultrasons, puis synchronisation ultérieure de la bande. Grâce à son utilisation flexible, ce modèle peut être intégré dans des lignes d’automatisation ou être mis à disposition sous forme de poste de travail manuel.
Automate de soudage MPW control
Le logiciel de process de soudage de la série MPW répond aux exigences de rationalisation et de qualité de l’industrie plastique. Une interface utilisateur orientée processus sur un écran tactile de 8,4’’ offre une interface homme-machine particulièrement conviviale qui permet une navigation intuitive. Orientée tâches, la structure des menus offre une très grande facilité d’utilisation.
- Visualisation du processus
- Surveillance de process à travers un contrôle de tolérance
- Surveillance de dépression
- Programmes additionnels pour un enregistrement exhaustif des données
