Systèmes SLIMLINE

Soudage par ultrasons standardisé pour un fonctionnement en continu dans des systèmes automatisés. 24 heures sur 24, 7 jours sur 7, taux de cycle maximal : voilà le profil d’exigence typique pour un ensemble acoustique efficace, également dans la technologie d’emballage.

  • Fréquence de fonctionnement : 20, 30 et 35 kHz
  • Puissance du générateur : 900 – 6200 W
  • Force de soudage : 10 – 2490 N

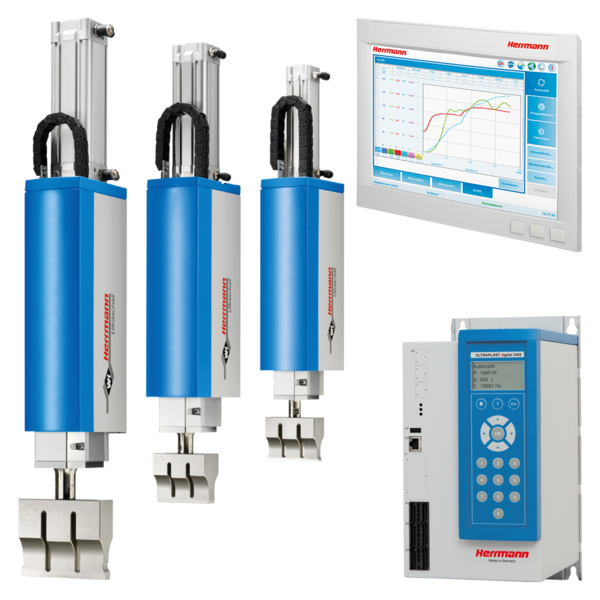

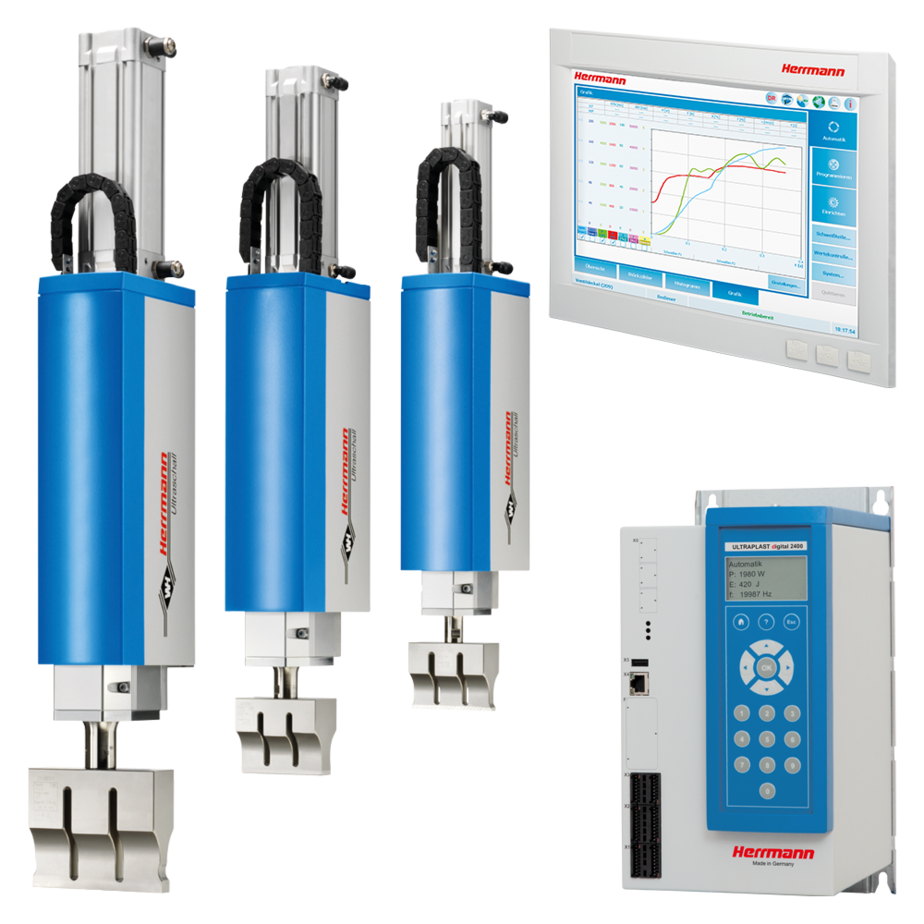

SLIMLINE DIALOG

Des séquences de mouvement rapides dans l’environnement d’automatisation impliquent des sous. Les glissières pneumatiques ultrasons VE SLIMLINE DIALOG, avec le système d’entraînement pneumatique HMC, remplissent ces exigences. L’entraînement servo-pneumatique breveté par Herrmann Ultrasons permet un positionnement libre de l’ensemble acoustique et garantit un mouvement ascensionnel rapide. Son mode d’accostage sans choc permet un contact délicat avec la pièce plastique à assembler lors du soudage par ultrasons. Les forces de soudage et profils de force nécessaires peuvent être choisis et définis tel que souhaité. Ainsi, les jointures de scellage et surfaces de pièce sensibles sont protégées.

  • Automate de soudage : DIALOG control
  • SpeedControl : système d’entraînement servo-pneumatique librement programmable HMC
  • Temps de non-production réduits grâce à des mouvements de roulement rapides
  • Module pneumatique dans une seule unité de conception
  • Interfaces pour intégration système simple

Le logiciel de process de soudage de dernière génération est la preuve de la force d’innovation d’Herrmann Ultrasons. DIALOG G4 incarne un logiciel incomparable pour le contrôle et la commande du processus de soudage et des fonctions de la machine, sans oublier jusqu’à six fonctions supplémentaires personnalisées. La commande de processus intelligente réduit le taux de rebuts et augmente ainsi le rendement.

  • Cinq modes de fonctionnement de base
  • Deux modes de fonctionnement experts supplémentaires
  • Visualisation du processus
  • Interface utilisateur orientée sur le processus
  • Modules logiciels additionnels
VE SLIMLINE DIALOG 20 kHz 35 kHz
Puissance du générateur [W] 2400 / 4800 / 6200 1200
Force de soudage min./max.* [N] *à 8 bar 30 / 2490 10 / 650
Course de travail [mm] 150 100
Dimensions hors tout (l x h x L*) [mm] *sans sonotrode 105 / 170 / 696 90 / 135 / 523
Appareil de commande écran tactile couleur 15" écran tactile couleur 15"
Modes de fonctionnement 7 7
Mémoires d’application 1000 1000
Nombre de soudures enregistrées (contrôle des valeurs) 300 par mémoire 300 par mémoire
Commande de fonctions supplémentaires (en option) max. 6 max. 6

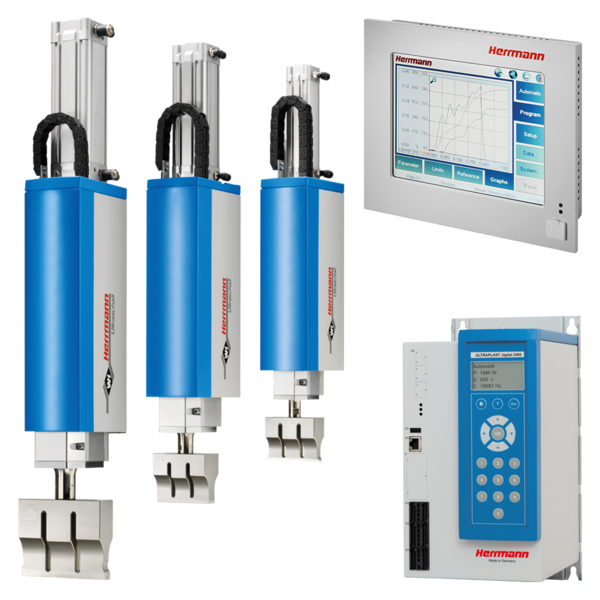

SLIMLINE VARIO

La glissière pneumatique VE SLIMLINE VARIO offre la plateforme la plus flexible pour des tâches d’automatisation. Des niveaux de puissance de générateur adaptés pouvant atteindre jusqu’à 6200 watts dans 3 fréquences de soudage différentes, des courses de travail optimisées en fonction du temps de cycle, et une très large plage de gradations de force de soudage, peuvent être configurés en adéquation avec l’application de soudage. La technique de régulation proportionnelle éprouvée, signée Herrmann fait partie de l’équipement standard, sans oublier l’utilisation de capteurs de position ultra-précis. L’automate de soudage VARIO Control aide au paramétrage et à l’enregistrement de la qualité en cours de production, avec une visualisation du processus de soudage par ultrasons.

  • Automate de soudage intuitif : VARIO control
  • Enregistrement graphique du processus de soudage
  • PropControl : technique de régulation proportionnelle
  • Capteurs de position orientés application
  • Plages de force de soudage optimisées au regard du processus

Le logiciel de process de soudage de la série VARIO souligne les normes de qualité de l’industrie plastique. La représentation graphique de la course de soudure aide les opérateurs au paramétrage et à l’enregistrement de la qualité en cours de production. La compatibilité unicode du panneau de commande permet une structure des menus en 14 langues.

  • Cinq modes de fonctionnement
  • Visualisation du processus
  • Interface utilisateur orientée sur le processus
  • Modules logiciels additionnels
  • Commutation de force de soudage
VE SLIMLINE VARIO 20 kHz 30 kHz 35 kHz
Puissance du générateur [W] 2400 / 4800 / 6200 1800 1200
Force de soudage min./max.* [N] *à 8 bar 30 / 2490 30 / 1500 10 / 650
Course de travail [mm] 25 / 50 / 100 / 150 25 / 50 / 125 25 / 50 / 125
Dimensions hors tout (l x h x L*) [mm] *sans sonotrode 105 / 170 / 696 98 / 155 / 602 90 / 135 / 548
Appareil de commande écran tactile couleur 8,4" écran tactile couleur 8,4" écran tactile couleur 8,4"
Modes de fonctionnement 5 5 5
Mémoires d’application 32 32 32
Nombre de soudures enregistrées (contrôle des valeurs) 100 par mémoire 100 par mémoire 100 par mémoire
Commande de fonctions supplémentaires (en option) max. 4 max. 4 max. 4

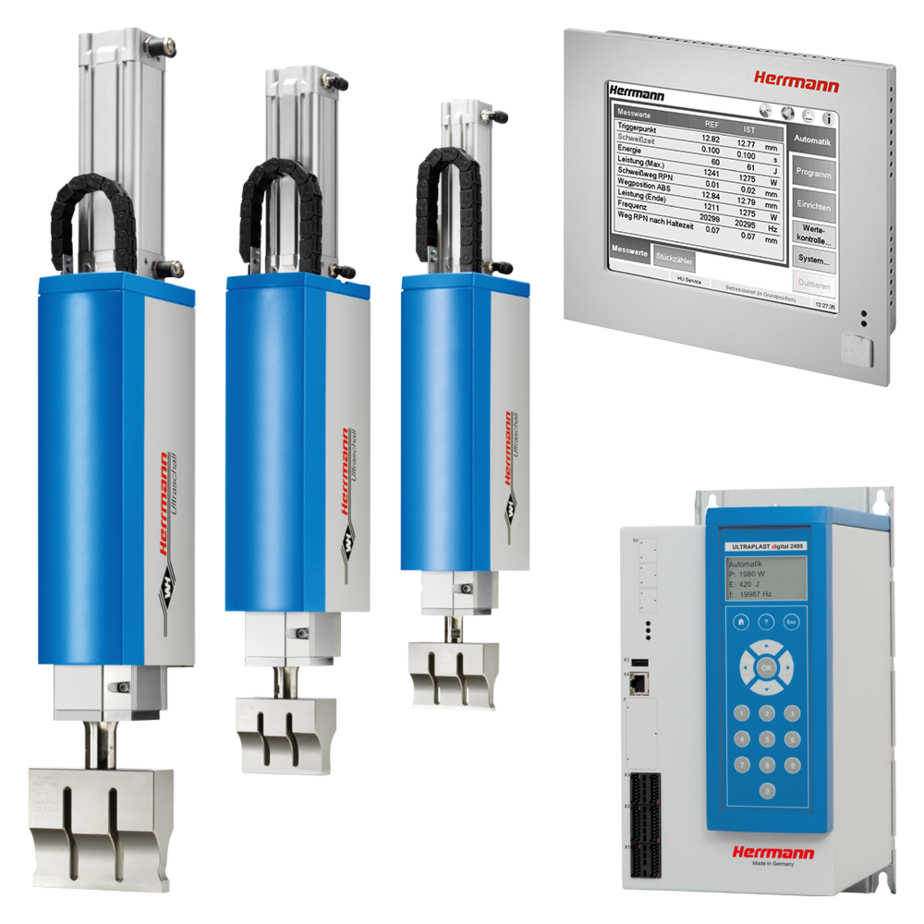

SLIMLINE LOGIC

Une structure de console solide avec des rails de guidage de précision, sans oublier la technique de régulation proportionnelle et les capteurs de position indispensables, qui font partie de l’équipement standard de cette catégorie de système chez Herrmann Ultrasons, garantissent des résultats de soudage reproductibles dans l’automatisation. La commande du système de soudage par ultrasons et la surveillance du processus de soudage s’effectuent par le biais d’un écran tactile compact de 5,7”, qui peut être intégré dans la ligne d’automatisation sans prendre beaucoup de place.

  • Structure de système étroite et solide
  • Automate de commande à intégration facile : LOGIC control
  • PropControl : technique de régulation proportionnelle
  • Technologie de capteurs de position
  • Écran tactile clairement structuré

LOGIC control  : la solution facile d’accès avec écran tactile compatible unicode. Une protection par mot de passe et des compteurs de pièces font également partie de l’équipement standard. Un écran tactile de 5,7” clairement structuré permet un paramétrage simple et une commande facile du processus de soudage.

  • 5 modes de fonctionnement
  • Appareil de commande avec écran tactile monochrome de 5,7”
  • 16 mémoires d’application
  • 50 soudures enregistrées par mémoire
VE SLIMLINE LOGIC 20 kHz 35 kHz
Puissance du générateur [W] 1600 / 2400 / 4800 / 6200 1200
Force de soudage min./max.* [N] *à 8 bar 70 / 2350 30 / 590
Course de travail [mm] 25 / 50 / 100 25 / 50 / 100
Dimensions hors tout (l x h x L*) [mm] *sans sonotrode 105 / 107 / 696 90 / 135 / 548
Appareil de commande écran tactile monochrome 5,7" écran tactile monochrome 5,7"
Modes de fonctionnement 5 5
Mémoires d’application 50 par mémoire 50 par mémoire
Commande de fonctions supplémentaires (en option) max. 2 max. 2

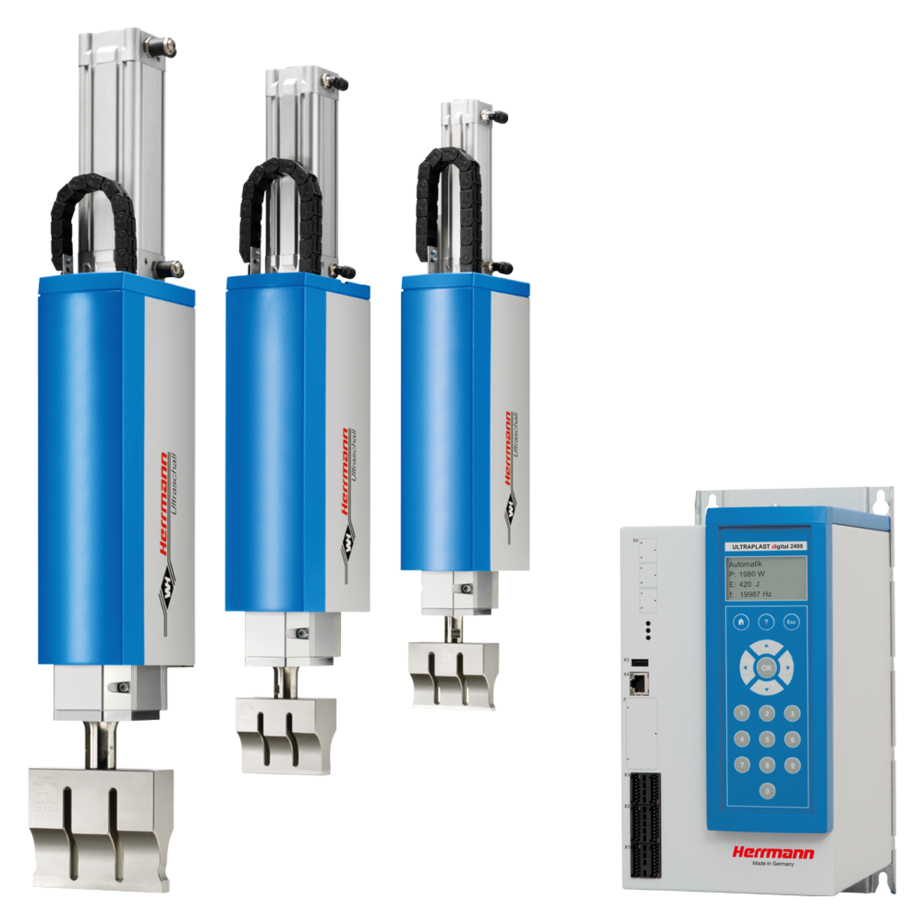

SLIMLINE SOLID

Selon les applications à résoudre, Herrmann offre le choix entre deux variantes de système : VE SLIMLINE SOLID STE et VE SLIMLINE SOLID SDM avec capteur de position. Ces deux variantes sont équipées de la technique de régulation proportionnelle et de générateurs numériques haute performance. Ces systèmes de base remplissent déjà toutes les fonctions nécessaires pour garantir une parfaite qualité de soudage. Le design compact des glissières pneumatiques et des générateurs permet une qualité d’ultrasons maximale avec un encombrement minimal.

  • Design compact, étroit
  • Automate de commande intégré au système : SOLID control
  • PropControl : technique de régulation proportionnelle
  • Variante de système avec capteur de position (SOLID SDM)
  • Interface USB pour échange de données

Avec SOLID control, le soudage par ultrasons est réduit à l’essentiel. Le SOLID control STE représente le modèle de base avec les trois modes de soudage « temps », « puissance » et « énergie ». Le SOLID control SDM est équipé en plus des modes de fonctionnement « distance réelle » et « profondeur ».

  • 3 modes de fonctionnement : temps, puissance, énergie dans l’automate de commande SOLID control STE
  • 2 modes de fonctionnement supplémentaires : distance réelle et profondeur dans l’automate de commande SOLID control SDM
  • Commande via pavé de touches avec affichage matriciel compatible unicode
  • 8 mémoires d’application
VE SLIMLINE SOLID SDM 20 kHz SDM 35 kHz STE 20 kHz STE 35 kHz
Puissance du générateur [W] 900 / 1600 / 2400 / 4800 / 6200 1200 900 / 1600 / 2400 / 4800 / 6200 1200
Force de soudage min./max.* [N] *à 8 bar 70 / 2350 30 / 590 70 / 2350 30 / 590
Course de travail [mm] 50 / 100 50 / 100 50 / 100 50 / 100
Dimensions hors tout (l x h x L*) [mm] *sans sonotrode 105 / 170 / 696 90 / 135 / 548 105 / 170 / 696 90 / 135 / 548
Appareil de commande affichage matriciel monochrome 128 x 64 affichage matriciel monochrome 128 x 64 affichage matriciel monochrome 128 x 64 affichage matriciel monochrome 128 x 64
Modes de fonctionnement 5 5 3 3
Mémoires d’application 8 8 8 8

Herrmann offre toute une gamme de glissières pneumatiques diverses et variées, qui renferment toutes les caractéristiques et options d’équipement des machines de série éprouvées. Les glissières pneumatiques impressionnent notamment par leur design compact et leurs composants ultrasons robustes. Que vous ayez besoin de forces de soudage élevées ou faibles, le système modulaire Herrmann Ultrasons offre une solution d’intégration complète pour les constructeurs de machine et les spécialistes en automatisation. Chaque système complet forme une unité fonctionnelle qui facilite l’intégration et la mise en service. Ultrasons avec toute une gamme d’accessoires et d’options divers et variés.

Compléments de système sur mesure

  • Conception des posages sur mesure
  • Système d’adaptation et d’assemblage
  • Solutions de montage pour moniteur de commande
  • Modules logiciels additionnels pour l’assurance de la qualité
  • Outils auxiliaires
  • Interface de bus de terrain
  • Kits de pièces de rechange ULTRACARE
APPLICATION ENGINEERING
Nous travaillons avec vous en vue de développer des solutions sur mesure, qui répondent parfaitement à vos besoins. En tant qu’experts dans notre domaine, nous développons des applications qui garantissent la réussite de votre projet. Nous nous appuyons pour ce faire sur des partenariats technologiques de longue date et les résultats de plus de 40 laboratoires high-tech à travers le monde.
PERFECT PRODUCT
Nous offrons un portefeuille de produits haut de gamme qui répond aux normes de qualité les plus strictes, le tout « Made in Germany ». Nous garantissons des résultats de soudage parfaits, une intégration professionnelle facile et une excellente durabilité de tous les composants et modules ultrasons, pour une solution complète économique.
GLOBAL SERVICE
La fiabilité, la sécurité et la rapidité d’intervention sur site sont des valeurs clés de notre concept d’entreprise, grâce auxquelles nous sommes à même de garantir une assistance immédiate dans plus de 20 pays. Pour vous, cela signifie une aide rapide lorsque vous en avez vraiment besoin, à tout moment et dans votre langue locale.
SUSTAINABILITY
En route vers plus de durabilité ? Nous vous aidons à passer à la vitesse supérieure avec notre technologie ultrasons efficace ! La capacité de faire sans matériaux d’assemblage et la faible consommation d’énergie impliquent automatiquement un procédé de production plus durable. Une technologie d’assemblage fiable vous aidera également à limiter les rebuts et à prévenir les déchets inutiles.
