Scellage d’emballages

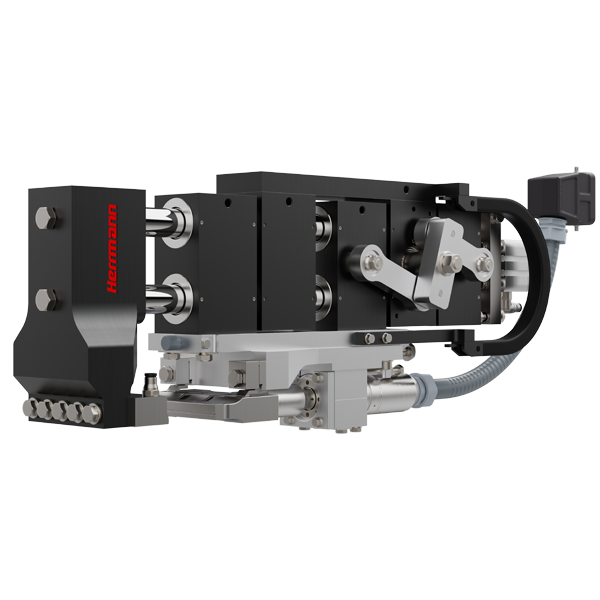

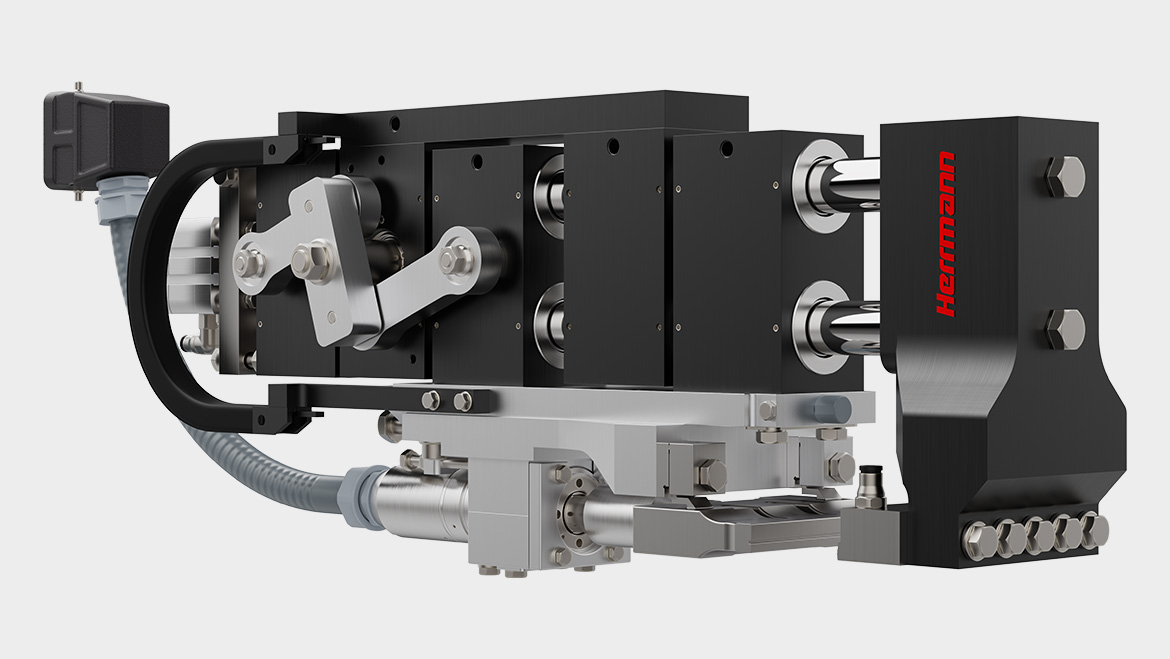

Module de scellage au sommet TSM

Le module de scellage au sommet TSM d’Herrmann réunit les expériences de plus de 1000 stations de scellage au sommet sur le marché. Avec sa construction modulaire, ce système est configurable pour des types de machines d’emballage divers et variés.

Fréquence de fonctionnement : 30 et 35 kHz
Longueur de scellage max. : 207 mm
Force de scellage max. : 1200 N

Les modules PACKLINE d’Herrmann garantissent un scellage solide et hermétique. Les brûlures causées aux matériaux d’emballage durant les temps d’arrêt de la machine sont efficacement prévenues. Le module de scellage au sommet TSM se prête parfaitement à une intégration dans une nouvelle machine ou en complément sur des concepts de machine déjà existants. Si les outils sont conçus avec une classe de protection IP65/67, le module de scellage au sommet TSM convient également pour une utilisation dans des environnements humides, avec des exigences élevées en matière de possibilités de nettoyage.

Le mécanisme de génération de force pneumatique étant intégré dans le module de scellage au sommet TSM, il en résulte une pleine liberté au regard du concept d’entraînement. Des entraînements pneumatiques et électriques peuvent être adaptés sur l’arbre d’entraînement. Une connexion mécanique avec l’arbre d’entraînement principal de la machine d’emballage peut être également établie. Afin de satisfaire à plusieurs conditions de montage, l’entraînement peut être installé à droite ou à gauche du module, un critère particulièrement avantageux dans le cas des systèmes multi-lignes.
Le vérin pneumatique intégré implique la disponibilité immédiate de la force de scellage à travers le contact des outils de scellage. Le concept PreLoaded permet le scellage de sachets dans le cadre d’un processus fiable, également avec des vitesses de machine élevées.

Flexibilité dans le choix de l’entraînement
Conception configurable
Scellage sûr à des taux de cycle élevés grâce à la fonction PreLoaded

Module de scellage au sommet TSM	30 kHz	35 kHz
Puissance du générateur [W]	1800	1200
Force de soudage max. à 6 bar [N]	750/1200	750/1200
Longueur de scellage max. [mm]	207	135
Largeur d’ouverture max. [mm]	50/100	50/100
Configuration d’entraînement	gauche/droite	gauche/droite

HDM ProcessControl

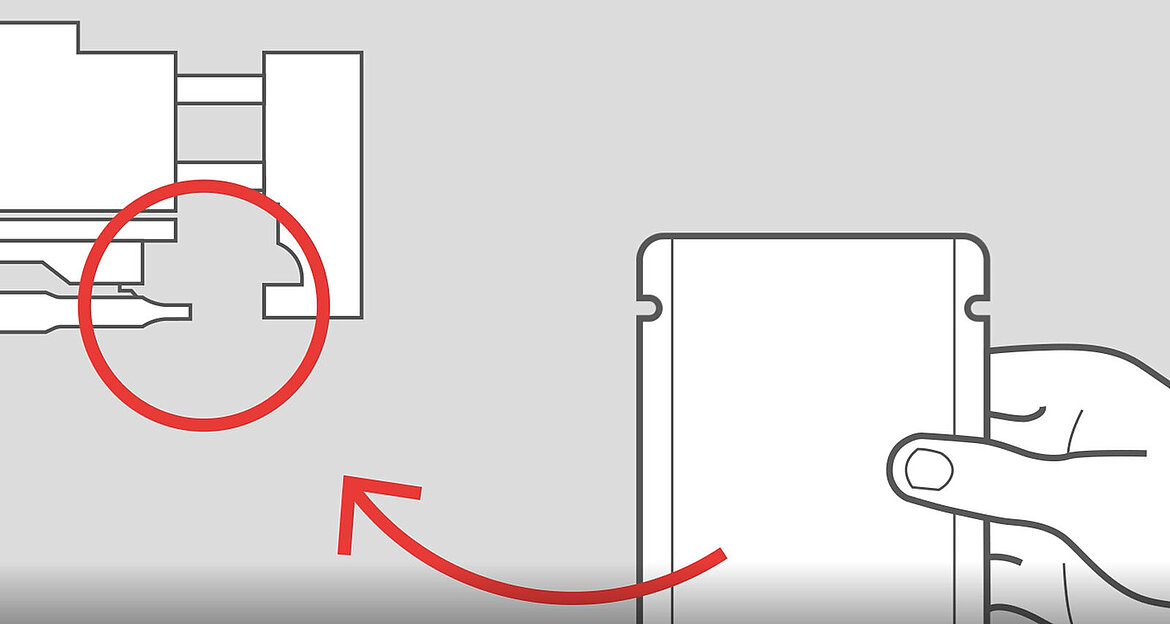

La fonction « High Precision Distance Measurement » est un contrôle qualité qui détecte les états de sachet défectueux dans les stations de scellage et permet la mise à l’écart des mauvais sachets. Intégré dans le module TSM, le capteur HDM détermine la distance réelle des outils de scellage. Le signal est analysé directement sur le générateur d’ultrasons, permettant ainsi des analyses incroyablement rapides, un avantage de taille sur les systèmes d’emballage à haute vitesse. La commande intelligente du générateur est capable de compenser les influences thermiques, de sorte qu’un contrôle qualité constant est garanti tout au long de la durée de fonctionnement de la machine.

États défectueux identifiables

Dédoublement de sachets
Sachets pliés
Produit solide dans la zone de scellage
Manque de sachets

Avantages client

Réduction du nombre de sachets défectueux dans la production en cours (downstream)
Limitation des efforts nécessaires pour le contrôle qualité
Prévention du contact métallique des outils pour une longue durée d’utilisation

Avantages de la technologie de scellage ultrasonique

Scellage solide et étanche, même en cas de contamination de la jointure de scellage
Mise en service rapide, aucune chauffe des outils de scellage n’étant nécessaire
Préservation du produit au cours du remplissage grâce aux outils de scellage froids
Contrôle qualité intégré
Nettoyage humide autorisé en raison d’une classe de protection IP65/67

application Engineering

Exemples d’application

Nourriture humide pour animaux
Plats préparés
Choucroute / chou rouge
Boissons
Herbes et épices

Preview

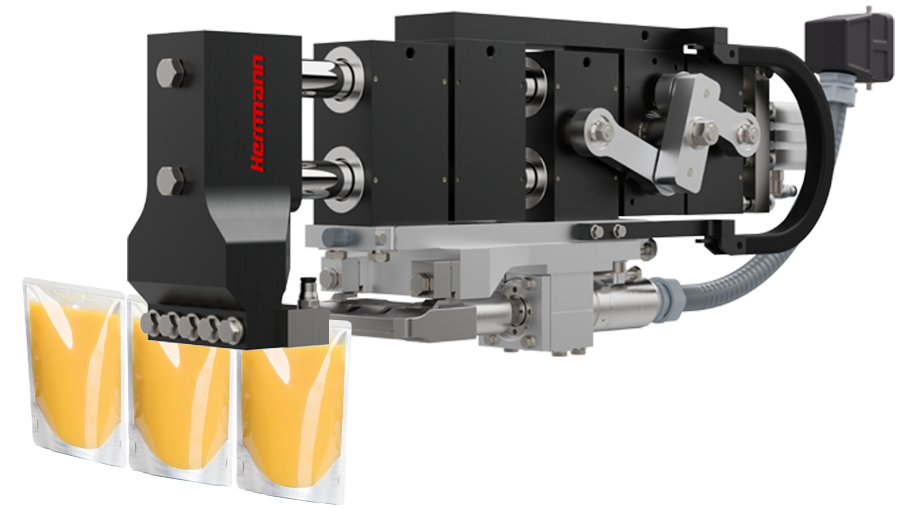

Trois postes en un : le nouveau module de scellage au sommet TSM avec COS

Renoncez aux postes inutiles sur votre machine d’emballage en utilisant une solution compacte qui vous aidera à atteindre vos objectifs de durabilité. Avec la nouvelle mise à niveau de jointure de scellage esthétique COS pour le module de scellage au sommet TSM, à l’avenir vous serez en mesure de créer une jointure de scellage hermétique et esthétique sur des SUP sur un seul poste. Grâce à une technologie ultrasons efficace, vous pourrez renoncer à un poste de refroidissement, tout en réduisant automatiquement votre consommation d’énergie et vos déchets.

Herrmann Engineering

APPLICATION ENGINEERING

Nous travaillons avec vous en vue de développer des solutions sur mesure, qui répondent parfaitement à vos besoins. En tant qu’experts dans notre domaine, nous développons des applications qui garantissent la réussite de votre projet. Nous nous appuyons pour ce faire sur des partenariats technologiques de longue date et les résultats de plus de 40 laboratoires high-tech à travers le monde.

PERFECT PRODUCT

Nous offrons un portefeuille de produits haut de gamme qui répond aux normes de qualité les plus strictes, le tout « Made in Germany ». Nous garantissons des résultats de soudage parfaits, une intégration professionnelle facile et une excellente durabilité de tous les composants et modules ultrasons, pour une solution complète économique.

GLOBAL SERVICE

La fiabilité, la sécurité et la rapidité d’intervention sur site sont des valeurs clés de notre concept d’entreprise, grâce auxquelles nous sommes à même de garantir une assistance immédiate dans plus de 20 pays. Pour vous, cela signifie une aide rapide lorsque vous en avez vraiment besoin, à tout moment et dans votre langue locale.

SUSTAINABILITY

En route vers plus de durabilité ? Nous vous aidons à passer à la vitesse supérieure avec notre technologie ultrasons efficace ! La capacité de faire sans matériaux d’assemblage et la faible consommation d’énergie impliquent automatiquement un procédé de production plus durable. Une technologie d’assemblage fiable vous aidera également à limiter les rebuts et à prévenir les déchets inutiles.

Actualités et événements

Tout savoir sur les actualités et événements en matière de scellage d’emballage

Actualités

75 % de plastique en moins

En collaboration avec le prestataire de services d’emballage Verdesoft, Herrmann Ultrasons a développé un pot et un tube qui peuvent être fermés par ultrasons. Ces concepts d’emballage offrent une protection de produit comparable à un emballage plastique conventionnel et permet d’économiser 75 % de plastique.

Actualités

Scellage ultrasonique : cap sur la durabilité

Les mono-matériaux et les papiers complexes sont de plus en plus tendance dans l’industrie de l’emballage. Le nombre de demandes concernant de nouveaux matériaux recyclables ne cesse d’augmenter au sein du laboratoire d’ultrasons d’Herrmann Ultrasons. Beaucoup de grandes entreprises agroalimentaires se sont fixé des objectifs de durabilité élevés et testent les nouveaux matériaux.

Actualités

Soudage par ultrasons de plastiques biosourcés

À ce jour, les demandes de soudage de matériaux recyclés, autrement dit de plastiques qui ont déjà été traités une ou plusieurs fois auparavant, sont peu nombreuses. La soudabilité doit être déterminée de façon empirique dans le laboratoire d’essai.

Actualités

Circular economy

Ultrasonic technology can also deliver good sealing results with narrow process limits, especially with regard to tightness and visual appearance. The thermal expansion is kept to a minimum. Thermal processes demonstrate disadvantages of excessive heat input, especially in the continuous welding of film webs.

SOLUTIONS INDUSTRIELLES

AGROALIMENTAIRE

Pour des emballages avec des couches de scellage thermoplastiques comme des capsules, des sachets, des cartons pour boissons, des gobelets et des bacs, le scellage ultrasonique offre de grandes possibilités : en particulier des cadences élevées et des soudures étanches, malgré des résidus de produit au niveau de la soudure. Tous les critères importants de l'optimisation du processus et de la validation pour les sociétés d'emballage agroalimentaires sont remplis par la technologie ultrasons.

Bases du soudage par ultrasons

Scellage ultrasonique

La différence majeure par rapport au scellage traditionnel avec des mâchoires thermiques réside dans le type d’application de chaleur. Dans le scellage thermique, la chaleur provient de l’extérieur. La couche de support est également chauffée et peut être fusionnée.

Perfect Product

Produits associés

Module de scellage longitudinal LSM

Le module de scellage longitudinal LSM Fin est synonyme de jointures de scellage de haute qualité, fabriquées en continu sur des sachets coussin (formats horizontal et vertical) et des sachets liés. Des outils de scellage faciles à changer permettent une conception personnalisée de la zone de soudure, qui de surcroît se veut économe en matériaux.

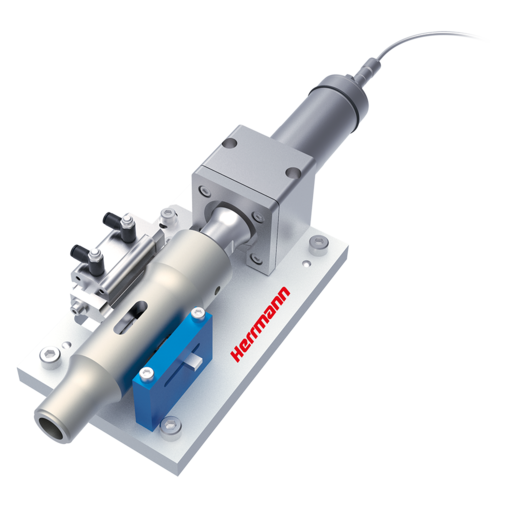

Module de scellage de vanne VSM
