CÂBLE + TERMINAL

De petits terminaux à des câbles haute tension de grand diamètre : en collaboration avec vous, nos experts développent la solution de soudage parfaite pour votre application. Optimisez ainsi votre production avec un procédé d’assemblage fiable, associé à des outils de soudage durables, 100 % Made in Germany.

Les avantages du soudage par ultrasons:

• Haute résistance mécanique
• Pas de perte de conductivité
• Temps de cycle courts
• Procédé particulièrement doux pour les matériaux
• Faible consommation d’énergie
• Surveillance continue du processus

Forts de plus de 60 ans d’expérience dans le domaine des ultrasons, nous vous accompagnons à chaque étape de votre projet en vue de garantir votre succès : de la première ébauche jusqu’à l’optimisation de votre procédé et au-delà, en passant par le développement de l’application. Nous résolvons votre application avec rapidité, fiabilité et rentabilité.

Dans les véhicules à moteur modernes, les raccords de câbles et pièces de contact sont indispensables, en particulier lorsqu’il s’agit de garantir la transmission d’un courant haute puissance dans des faisceaux de câbles. Les ultrasons sont utilisés pour souder des câbles en cuivre et en aluminium avec des sections transversales allant jusqu’à 150 mm², sur des terminaux.

Le soudage par ultrasons s’est révélé être une technique d’assemblage particulièrement adaptée pour ces applications, étant donné que le raccord créé satisfait même aux demandes les plus strictes en matière de résistance mécanique et de durabilité.

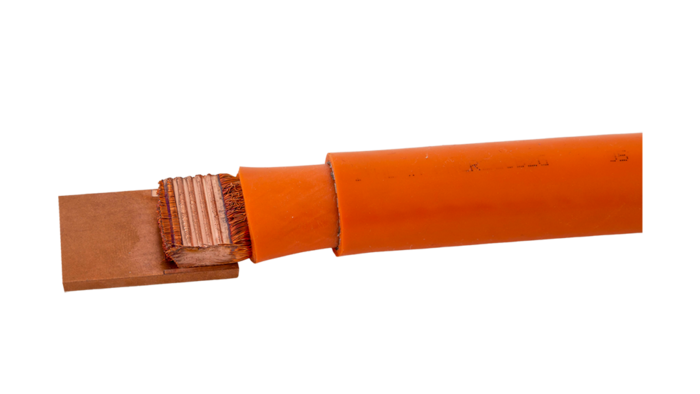

Une forme spéciale d’applications reliant des câbles à des terminaux est le soudage de câbles haute tension. Ces câbles sont essentiels au succès de la mobilité électrique, mais du fait de leur large diamètre, ces derniers exigent un haut niveau de puissance pour obtenir des raccords fiables. Avec des forces allant jusqu’à 6 000 N (1 348 lbf), les machines de soudage par ultrasons sont parfaites pour assembler des câbles haute tension de manière solide et permanente.

Des temps de cycle courts sont possibles même pour des câbles avec une section transversale allant jusqu’à 150 mm², garantissant ainsi une production rentable.

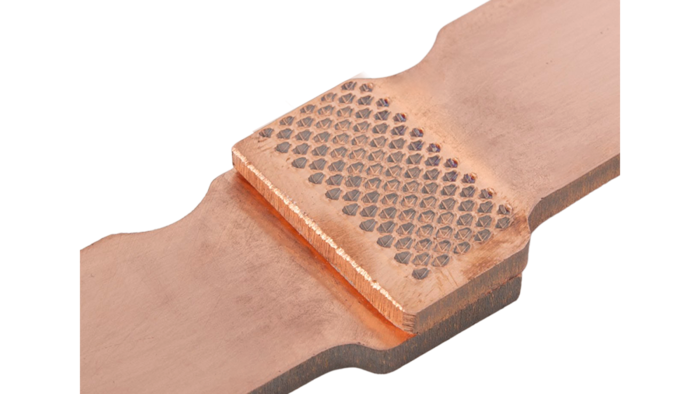

Lors du soudage de terminaux ou barres omnibus, des feuilles d’une épaisseur de jusqu’à 5 mm sont soudées ensemble. Ces feuilles sont utilisées lorsque des courants élevés doivent être acheminés, comme par exemple dans des systèmes de contrôle des batteries d’accumulateurs ou des contacts à haute intensité. Les exigences en matière de force et de puissance sont donc également nettement plus élevées.

Grâce aux ultrasons, les raccords peuvent être soudés dans des temps de cycle rapides, sans devoir se résigner à des pertes de conductivité.
